LCD基本常識
液晶顯示是一種被動的顯示,它不能發光,只能使用周圍環境的光。它顯示圖案或字符只需很小能量。正因?yàn)榈凸暮托⌒突?LCD成為較佳的顯示方式。
液晶顯示所用的液晶材料是一種兼有液態和固體雙重性質的有機物,它的棒狀結構在液晶盒內一般平行排列,但在電場作用下能改變其排列方向。
對于正性TN-LCD,當未加電壓到電極時,LCD處于"OFF"態,光能透過LCD呈白態;當在電極上加上電壓LCD處于"ON"態,液晶分子長軸方向沿電場方向排列,光不能透過LCD,呈黑態。有選擇地在電極上施加電壓,就可以顯示出不同的圖案。

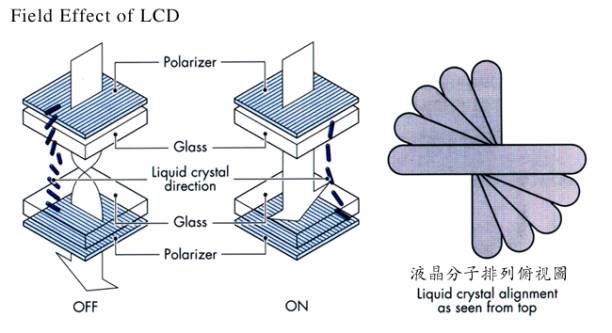

對于STN-LCD,液晶的扭曲角更大,所以對比度更好,視角更寬。STN-LCD是基于雙折射原理進行顯示,它的基色一般為黃綠色,字體藍色,成為黃綠模。當使用紫色偏光片時,基色會變成灰色成為灰模。當使用帶補償膜的偏光片,基色會變成接近白色,此時STN成為黑白模即為FSTN,以上三種模式的偏光片轉90°,即變成了藍模,效果會更佳。下圖是一個反射式TN型液晶顯示器的結構圖.

實際上,靠近玻璃表面的液晶分子并不完全平等于玻璃表面,而是與其成一定的角度,這個角度稱為預傾角,一般為1°~2°。
液晶盒中玻璃片的兩個外側分別巾有偏光片,這兩片偏光片的偏光軸相互平行(黑底白字的常黑型)或相互正交(白底黑字的常白型),且與液晶盒表面定向方向相互平行或垂直。偏光片一般是將高分子塑料薄膜在一定的工藝條件下進行加工而成的。
我們通常所見的多是反向型的液晶顯示器,這種顯示器在下邊的偏振片后還貼有一片反光片。這樣,光的入射和觀察都是在液晶盒的同一側。







§         視角圖:LCD在不同視角下觀察所獲得的等對比度曲線圖。如圖4。

§         溫度性能:由于液晶材料本身的物理性質隨溫度變化而變化,因而引起LCD的閾值、透過光譜等會隨溫度漂移。

§         頻率響應:LCD只能工作在一個適當?shù)念l率范圍,太低會引起顯示閃動太高則液晶分子跟不上電場變化。

§         LCD功耗:指單位顯示面積的電流密度。

§         壽命:

·         工業品保證100000小時。

·         民用品保證50000小時。

§         其他性能:防紫外、防眩目、防劃傷等。




溫度特性

類型

TN

STN

工作溫度(℃)

0~50

-10~60

-20~70

-30~80

0~50

-20~70

儲存溫度(℃)

-20~60

-20~70

-30~80

-40~90

-20~60

-30~80





LCD的采光技術

顯示器件是被動型顯示器件,它本身不會發光,是靠調制外界光實現顯示的。外界光是液晶顯示器件進行顯示的前提條件。因此,在液晶顯示裝配、使用中,巧妙地解決采光,不僅可以保證和提高液晶顯示的質量,而且 一般液晶顯示的采光技術分為自然光采光技術和外光源設置技術。而外光源設置上,又有背光源、前光源和投影光源三類技術。

這里,我們就較為常見的背光源作簡單介紹:
一. 背光源采光技術的兩大任務是:
1.使液晶顯示器件在有無外界光的環境下都能使用;
2.提高背景光亮度,改善顯示效果。

二. 分類: 現對常用的背照明光源,按如下分類說明:

    電致發光(EL):EL背光源厚度薄,只有0.6mm,重量輕、發光均勻。它可用于不同顏色,但最常用于LCD白光背光。EL背光源功耗低,只需電壓80-110VAC,通過逆變器將3V,5V,12V或24VDC轉變得到。EL背光源的半衰期約為2000-5000小時,因?yàn)閴勖?,發光亮度低,使用時必須配備逆變器,近來已經很少使用了。

    發光二極管(LED):LED背光應用最普遍。比EL壽命更長(通常為100000小時,最少50000小時)。根據LED的排列方式可以分為底部光和側部光,底部光的厚度一般為4.5-5.0mm, 側部光厚度一般為2-3mm,因?yàn)閭?cè)部光的功耗更低,目前以側部光背光為主,LED可以發不同顏色的光,發光的亮度高,應用最廣泛的是白色光。

    冷陰極熒光燈(CCFL):CCFL能夠提供能耗低,光亮強的白光。它由冷陰極熒光管發光,通過散射器將光均勻分散在視窗區。側背光源體積小,能耗低,但CCFL需要一個逆變器來供應270-300VAC的電源。它主要用于圖形LCD,壽命達10000-15000小時,因?yàn)槭褂脡勖?,同時逆變器會產生電磁干擾,目前CCFL已經逐漸被LED背光所取代。

 LCD的視角

視角簡單地說就是顯示圖案能看得清楚的角度。它是由定向?qū)拥哪Σ练较驔Q定,不能通過旋轉偏光片改變。視角以時針的鐘點來命名,如6:00視角,12:00視角等等。6:00視角就是指在6點時針的平面方向到法線方向這個區域LCD顯示效果理想;12:00視角是指12點時針的平面到法線方向區域顯示理想。

LCD的視角是由LCD顯示屏在儀器上的位置來確定。例如計算器一般放在桌上或拿在手上使用,LCD做成6:00視角最好。有些儀器上的LCD屏裝在低于人眼視線以下,一般做成12:00視角。汽車上的時鐘一般裝在駕駛員的右邊,做成9:00的視角最佳。

LCD視角示意圖

LCD模塊

早期液晶顯示器只生產LCD屏,驅動部分由客戶自己設計制作。目前LCD生產廠家把LCD屏連接到COB板(帶IC的PCB板)上,就做成了LCD模塊。LCD模塊分字符點陣模塊和圖形點陣模塊。字符模塊有1~4行,劃分16~40個字塊,每個字塊由5x7點陣組成。每個字塊單獨驅動。圖形點陣模塊由多行多列的點陣象素組成,每個象素單獨驅動,可顯示文本、圖象或同時顯示文本和圖象。圖形點陣模塊需要IC來控制,這種控制IC一般都裝在LCD模塊上。 字符點陣模塊可使用TN-LCD或者STN-LCD,但圖形點陣模塊都是采用STN-LCD。大多數模塊的背光源用LED。



液晶模塊的封裝方式
SMT
是英文"Surface mount technology"的縮寫即表面安裝技術,這是一種較傳統的安裝方式。其優點是可靠性高,缺點是體積大,成本高,限制LCM的小型化。
COB
是英文"Chip On Board"的縮寫 即芯片被邦定(Bonding)在PCB上,這樣可省去PCB板等料件,可大大的模塊減少體積,同時在價格方面也可降低成本。由于IC制造商在LCD控制及相關芯片的生產上正在減小QFP(SMT的一種)封裝的產量,因此,在今后的產品中傳統的SMT方式將被逐步取代。
TAB
是英文"Tape Automated Bonding"的縮寫 即各向異性導電膠連接方式。將封裝形式為TCP(Tape Carrier Package帶載封裝)的IC用各向異性導電膠分別固定在LCD和PCB上。這種安裝方式可減小LCM的重量、 體積、安裝方便、可靠性較好!
COG
  是英文"Chip On Glass"的縮寫 即芯片被直接邦定在玻璃上。這種安裝方式可大大減小整個LCD模塊的體積,且易于大批量生產,適用于消費類電子產品用的LCD,如:手機、PDA等便攜式電子產品。這種安裝方式在IC生產商的推動下,將會是今后IC與LCD的主要連接方式?!?/td>
COF
是英文"Chip On Film"的縮寫 即芯片被直接安裝在柔性PCB上。這種連接方式的集成度較高,外圍元件可以與IC一起安裝在柔性PCB上。



全透型和半透型LCD一般都需要加背光源,其放置位置根據實際情況下面介紹幾種常見的背光源:

光源種類

LED

EL(電致發光)

CCFL

壽命(小時)

100,000

(半衰期)2000~5000

(半衰期)5000~8000

特點

優點

壽命長,節能,環保,亮度高

分光特性好,無亮斑,薄而輕,耐振抗沖擊

在可見光范圍光譜峰值可任選,亮度高,適于彩色化

缺點

均勻性略差,色彩難以控制

壽命短,電壓高

不能調光,驅動電壓高,有一定厚度

發光方式

邊光/背光

背光

一般為邊光

工作電壓

2.04.2V(根據不同顏色而定)

60~200V

500~1000V

推薦工作電壓

70~110V

工作頻率

-

50~1000Hz

20KHz

推薦工作頻率

-

400~700Hz

工作電流

不定(由LED的數量決定)通常每顆燈功耗為15mA

0.1~0.25mA/cm2

4~6mA

電容值

-

100~1000pF/cm2



工作溫度



-30+50

+1050

存儲溫度



-40+60

-2060

存儲濕度



<70%RH



亮度





3000~35000cd/m2

功耗

不定(由LED的數量決定),通常每顆燈功耗為15mA



1~4W

顏色種類

黃、紅、綠、橙、白

EL是低亮度照明光源,發光顏色僅綠色、藍綠色、橙色。

白色

外接元器件

通常外接5V電源時須限流

DC-AC逆變器

DC-AC逆變器,串聯限流電阻100KΩ200KΩ







LCD專業術語解釋

LCD: Liquid Crystal Display 液晶顯示
LCM:Liquid Crystal Module 液晶模塊
TN :Twisted Nematic 扭曲向列。液晶分子的扭曲取向偏轉90°
STN: Super Twisted Nematic 超級扭曲向列。約180~270°扭曲向列
FSTN:Formulated Super Twisted Nematic 格式化超級扭曲向列。一層光程補償片加于
STN ,用于單色顯示
TFT:Thin Film Transistor 薄膜晶體管
COB: Chip On Board 通過邦定將IC裸片固定于印刷線路板上
COF:Chip On FPC 將IC固定于柔性線路板 上
COG :Chip On Glass 將芯片固定于玻璃上
Backlight : 背光
LED Light Emitting Diode 發光二極管
EL Electro Luminescence 電致發光。EL層由高分子量薄片構成
Inverter : 逆變器
OSD : On Screen Display 在屏上顯示
DVI : Digital Visual Interface (VGA)數字接口
LVDS:Low Voltage Differential Signaling 低壓差分信號
IC:Integrate Circuit 集成電路
TCP : Tape Carrier Package 柔性線路板
Duty:占空比,高出點亮的閥值電壓的部分在一個周期中所占的比率
CCFL(CCFT) : Cold Cathode Fluorescent Light/Tube 冷陰極熒光燈
PDP : Plasma Display Panel 等離子顯示屏
CRT :Cathode Radial Tube 陰極射線管
VGA :Video Graphic Array 視頻圖形陣列
PCB :Printed Circuit Board 印刷電路板
Composite video: 復合視頻
NTSC :National Television Systems Committee NTSC制式,全國電視系統委員會制式
PAL : Phase Alternating Line PAL制式(逐行倒相制式)
SECAM: SEquential Couleur Avec Memoire SECAM制式(順序與存儲彩色電視系統)
VOD :Video On Demand 視頻點播
DPI :Dot Per Inch 點每英寸







液晶顯示原理

TFT液晶顯示原理

TFT型的液晶顯示器較為復雜,主要的構成包括了,螢光管、導光板、偏光板、濾光板、玻璃基板、配向膜、液晶材料、薄模式晶體管等等。首先液晶顯示器必須先利用背光源,也就是螢光燈管投射出光源,這些光源會先經過一個偏光板然后再經過液晶,這時液晶分子的排列方式進而改變穿透液晶的光線角度。然后這些光線接下來還必須經過前方的彩色的濾光膜與另一塊偏光板。因此我們只要改變刺激液晶的電壓值就可以控制最后出現的光線強度與色彩,并進而能在液晶面板上變化出有不同深淺的顏色組合了。

STN液晶顯示原理

STN型的顯示原理與TN相類似,不同的是TN扭轉式向列場效應的液晶分子是將入射光旋轉90度,而STN超扭轉式向列場效應是將入射光旋轉180~270度。
  要在這里說明的是,單純的TN液晶顯示器本身只有明暗兩種情形(或稱黑白),并沒有辦法做到色彩的變化。而STN液晶顯示器牽涉液晶材料的關系,以及光線的干涉現象,因此顯示的色調都以淡綠色與橘色為主。但如果在傳統單色STN液晶顯示器加上一彩色濾光片(color filter),并將單色顯示矩陣之任一像素分成三個子像素(sub-pixel),分別通過彩色濾光片顯示紅、綠、藍三原色,再經由三原色比例之調和,也可以顯示出全彩模式的色彩。另外,TN型的液晶顯示器如果顯示屏幕做的越大,其屏幕對比度就會顯得較差,不過藉由STN的改良技術,則可以彌補對比度不足的情況。

TN型液晶顯示原理

TN型的液晶顯示技術可說是液晶顯示器中最基本的,而之后其它種類的液晶顯示器也可說是以TN型為原點來加以改良。同樣的,它的運作原理也較其它技術來的簡單,請讀者參照下方的圖片。圖中所表示的是TN型液晶顯示器的簡易構造圖,包括了垂直方向與水平方向的偏光板,具有細紋溝槽的配向膜,液晶材料以及導電的玻璃基板。 不加電場的情況下,入射光經過偏光板后通過液晶層,偏光被分子扭轉排列的液 晶層旋轉90度,離開液晶層時,其偏光方向恰與另一偏光板的方向一致,因此光線能順 利通過,整個電極面呈光亮。 當加入電場的情況時,每個液晶分子的光軸轉向與電場方向一致,液晶層因此失去了旋光的能力,結果來自入射偏光片的偏光,其偏光方向與另一偏光片的偏光方向成垂直的關系,并無法通過,電極面因此呈現黑暗的狀態。 其顯像原理是將液晶材料置于兩片貼附光軸垂直偏光板之透明導電玻璃間,液晶分子會依配向膜的細溝槽方向依序旋轉排列,如果電場未形成,光線會順利的從偏光板射入,依液晶分子旋轉其行進方向,然后從另一邊射出。如果在兩片導電玻璃通電之后,兩片玻璃間會造成電場,進而影響其間液晶分子的排列,使其分子棒進行扭轉,光線便無法穿透,進而遮住光源。這樣所得到光暗對比的現象,叫做扭轉式向列場效應,簡稱TNFE(twisted nematic field effect)。在電子產品中所用的液晶顯示器,幾乎都是用扭轉式向列場效應原理所制成。
