電子紙顯示屏使用注意事項

作者:劉玉寶來源:原創 瀏覽次數: 日期:2019年1月15日 16:39
1)單色電子紙顯示屏
    1.1運輸條件
溫度范圍:-25~70℃
運輸最長時間:10-20天

1.2存儲條件
最佳溫度范圍:30℃以下
最佳濕度范圍:55%RH以下
存儲最長時間:如果批量備貨,存儲時間最好不要超過6個月,如果超過6個月,請最少每6個月更新一次畫面,以保持微膠囊的活性,請注意存儲時顯示屏必須無任何顯示內容。


1.3產品正常使用條件
溫度范圍:0~50℃
濕度范圍:35%~65%RH
要避免陽光長時間直射顯示屏表面


2)三色電子紙顯示屏
    2.1運輸條件
最佳溫度范圍:-25~60℃
最佳運輸最長時間:10-20天

2.2存儲條件
溫度范圍:30℃以下
濕度范圍:55%RH以下
存儲最長時間:如果批量備貨,存儲時間最好不要超過3個月,如果超過3個月,請最少每3個月更新一次畫面,以保持微膠囊的活性,請注意存儲時顯示屏必須無任何顯示內容,顯示屏正面朝上放置。

2.3產品正常使用條件
溫度范圍:0~40℃
濕度范圍:40%~70%RH
要避免陽光長時間直射顯示屏表面


3)柔性電子紙顯示屏

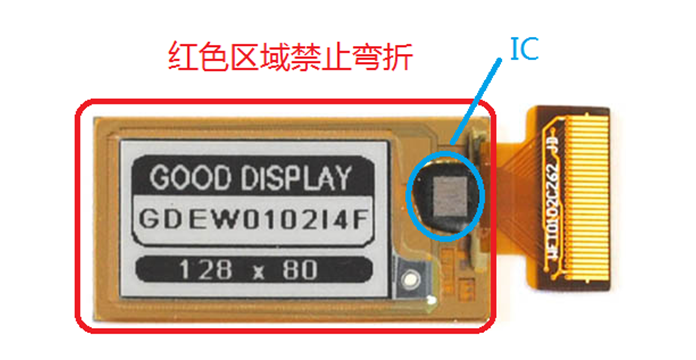

3.1 電子紙驅動芯片(IC)區域禁止彎折,拿取時盡量用吸筆或膠粘。

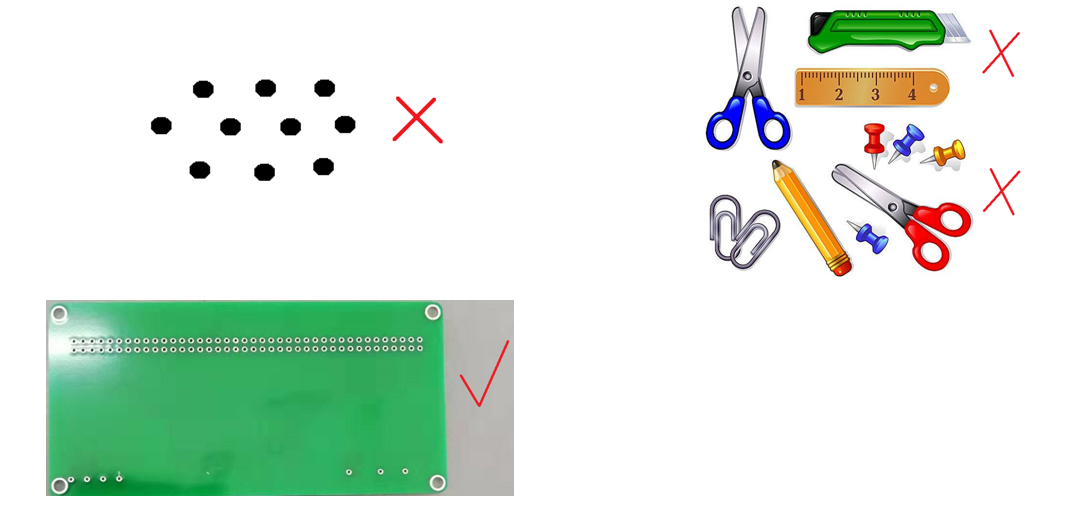

3.2 產品正反面不可有顆粒異物,包括組裝的背板要光滑無異物,柔性屏的表面是用熱熔膜貼附,正反面切勿碰觸尖銳物體,否則會對屏產生損傷。



特別注意:該產品不可隨意彎折。



4)刷新使用要求

4.1刷新方式
1)全刷:電子紙刷新需要畫面閃爍多次后,最終顯示所需要的畫面,其中閃爍的目的是清除顯示殘影,以達到最佳的顯示效果。
2)局刷:電子紙刷新無畫面閃爍,局刷需要用戶在使用的時候,刷新幾次后,進行一次全刷操作,以清除顯示殘影。
注意:只有單色電子紙顯示屏支持局刷,三色電子紙顯示屏不支持局刷(只支持全刷)。


4.2刷新頻率要求
1)電子紙刷新頻率建議客戶刷新時間間隔至少180秒(支持局刷功能的產品除外)。
2)三色產品刷新次數三色電子紙在刷新的時候, 建議客戶每24小時更新一次顯示畫面,如果無法做到24小時更新一次,最少保證一周更新一次。

4.3待機要求電子紙在使用過程中,如果顯示畫面不經常刷新,建議客戶將電子紙設置為睡眠模式或者將電子紙驅動供電部分通過模擬開關斷開,這樣操作既可以降低功耗,同時也可以延長電子紙的使用壽命。

4.4 使用場所要求電子紙顯示屏建議在室內使用,若在戶外使用,需要讓電子紙避免長時間陽光直射,同時做好紫外線防護措施。用戶在設計產品的時候,要首先考慮使用環境是否滿足電子紙正常工作的溫濕度要求。

5)驅動電路元器件選型
5.1 MOS管選擇我們推薦客戶選擇Si1304BDL或Si1308EDL,如果購買有困難,可以根據這兩款MOS管的技術參數,選用相近的MOS管進行替代。
5.2 電感選擇電感采用10uH 1A的繞線電感。
5.3 電容選擇電容容值需要與電子紙規格書參數保持一致。

6)軟件移植
6.1  IO口配置輸入:BUSY輸出:CS、RES、D/C、SCLK、SDIN、
6.2  程序移植用戶在移植軟件的時候,需要將驅動程序內對應的IO口進行重新配置,此外BUSY引腳與其他引腳方向相反。程序示例中SPI通訊方式為模擬SPI。

7)驅動電路異常處理
7.1 MOS管發熱可能是線路中的二極管焊接反向所致。
7.2 驅動電路無法升壓請核對驅動電路各元器件參數是否正確,如果正確,請檢查軟件移植部分的IO配置等。
7.3 驅動電路升壓偏低請核對MOS管和電感的參數是否正確。
