LCD液晶顯示和接口



液晶顯示器(LCD)是一種功耗極低的顯示器件,它廣泛應用于便攜式電子產品中,它不僅省電,而且能夠顯示大量的信息,如文字、曲線、圖形等,其顯示界面較之?dāng)?shù)碼管有了質的提高。

1LCD顯示器簡介

LCD顯示器由于類型、用途不同,其性能、結構不可能完全相同,但其基本形態和結構卻是大同小異。

    1LCD顯示器的結構

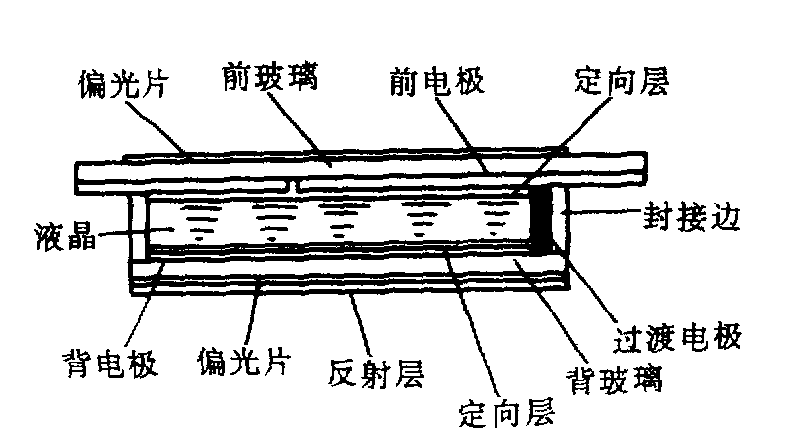

液晶顯示器的結構圖如圖7.24所示。不同類型的液晶顯示器件其組成可能會有不同,但是所有液晶顯示器件都可以認為是由兩片光刻有透明導電電極的基板,夾持一個液晶層,封接成一個偏平盒,有時在外表面還可能貼裝上偏振片等構成。

7.24  液晶顯示器結構圖



現將構成液晶顯示器件的三大基本部件和特點介紹如下:

1)玻璃基板

這是一種表面極其平整的浮法生產薄玻璃片。表面蒸鍍有一層In2O3SnO2透明導電層,即ITO膜層。經光刻加工制成透明導電圖形。這些圖形由像素圖形和外引線圖形組成。因此,外引線不能進行傳統的錫焊,只能通過導電橡膠條或?qū)щ娔z帶等進行連接。如果劃傷、割斷或腐蝕,則會造成器件報廢。

2)液晶

液晶材料是液晶顯示器件的主體。不同器件所用液晶材料不同,液晶材料大都是由幾種乃至十幾種單體液晶材料混合而成。每種液晶材料都有自己固定的清亮點TL和結晶點TS。因此也要求每種液晶顯示器件必須使用和保存在TsTL之間的一定溫度范圍內,如果使用或保存溫度過低,結晶會破壞液晶顯示器件的定向?qū)?;而溫度過高,液晶會失去液晶態,也就失去了液晶顯示器件的功能。

3)偏振片

偏振片又稱偏光片,由塑料膜材料制成。涂有一層光學壓敏膠,可以貼在液晶盒的表面。前偏振片表面還有一保護膜,使用時應揭去,偏振片怕高溫、高濕,在高溫高濕條件下會使其退偏振或起泡。



    2LCD顯示器的特點

液晶顯示器有以下顯著特點。

    1)低壓微功耗:工作電壓只有35V,工作電流只有幾個uA/cm2。因此它成為便攜式和手持儀器儀表的顯示屏幕。

    2)平板型結構:LCD顯示器內由兩片平行玻璃組成的夾層盒,面積可大可小,且適合于大批量生產,安裝時占用體積小,減小了設備體積。

    3)被動顯示:液晶本身不發光,而是靠調制外界光進行顯示。因此適合人的視覺習慣,不會使人眼睛疲勞。

    4)顯示信息量大:LCD顯示器,其像素可以做得很小,相同面積上可容納更多信息。

    5)易于彩色化

    6)沒有電磁輻射:在其顯示期間不會產生電磁輻射,對環境無污染,有利于人體健康。

7)壽命長:LCD器件本身無老化問題,壽命極長。



    2LCD顯示器分類

    通??蓪?/span>LCD為筆段型、字符型和點陣圖形型。

    1)筆段型。筆段型是以長條狀顯示像素組成一位顯示。該類型主要用于數字顯示,也可用于顯示西文字母或某些字符。這種段型顯示通常有六段、七段、八段、九段、十四段和十六段等,在形狀上總是圍繞數字“8”的結構變化,其中以七段顯示最常用,廣泛用于電子表、數字儀表、筆記本計算機中。

    2)字符型。字符型液晶顯示模塊是專門用來顯示字母、數字、符號等的點陣型液晶顯示模塊。在電極圖形設計上它是由若干個5 ×85×11點陣組成,每一個點陣顯示一個字符。這類模塊廣泛應用于尋呼機、大哥大電話、電子筆記本等類電子設備中。

    3)點陣圖形型。點陣圖形型是在一平板上排列多行和多列,形成矩陣形式的晶格點,點的大小可根據顯示的清晰度來設計。這類液晶顯示器可廣泛用于圖形顯示如游戲機、筆記本電腦和彩色電視等設備中。

LCD還有一些其他的分類方法。按采光方式可分為自然采光,背光源采光LCD。LCD的顯示驅動方式可分為靜態驅動,動態驅動,雙頻驅動LCD。按控制器的安裝方式可分為含有控制器和不含控制器兩類。

含有控制器的LCD又稱為內置式LCD。內置式LCD把控制器和驅動器用厚膜電路做在液晶顯示模塊印制底板上,只需通過控制器接口外接數字信號或模擬信號即可驅動LCD顯示。因內置式LCD使用方便,簡潔,在字符型LCD和點陣圖形型LCD中得到廣泛應用。

不含控制器的LCD還需另外選配相應的控制器和驅動器才能工作。



38051與筆段型LCD的接口

用單片機的并行接口與筆段型LCD直接相連,再通過軟件編程驅動筆段型LCD顯示,是實現靜態液晶顯示器件驅動的常用方法之一,尤其適合于位數較少的筆段型LCD。圖7.25

7.25  筆段型接口電路

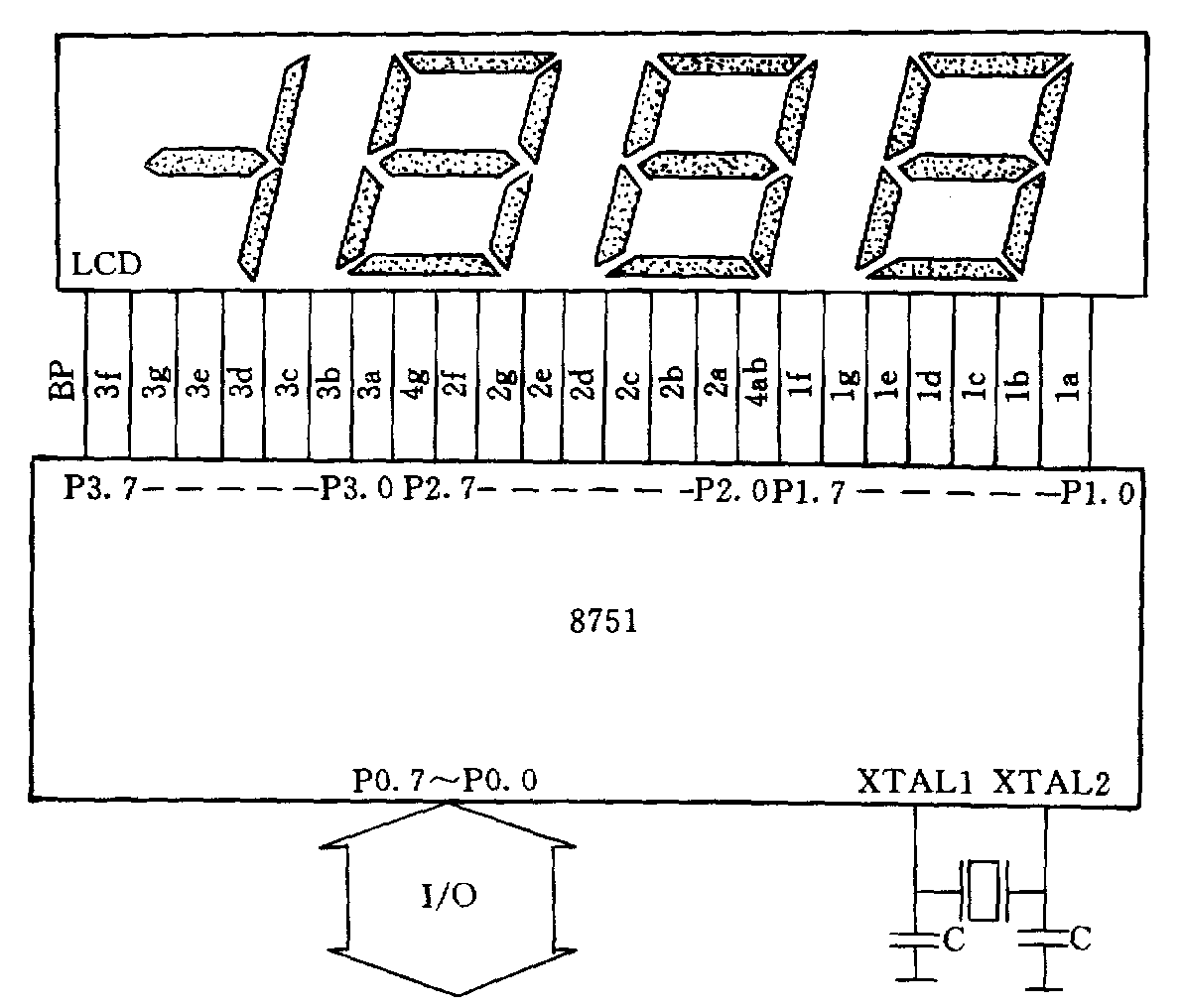

給出了8751與3位半8字筆段型LCD的接口電路,圖中通過8751的并行接口P1P2、P3來實現靜態液晶顯示。

軟件編寫啟動程序的基本要求是:

1)顯示位的狀態與背電極BP不在同一狀態上,即當BP1狀態時,顯示位數據為0狀態;當BP0狀態時,顯示位數據為1狀態。

2)不顯示位的狀態與BP狀態相同。

    3)定時間隔地將驅動信號取反,以實現交流驅動波形的變化。

    在編程時首先要建立顯示緩沖區和顯示驅動區。比如把  DIS1,DIS2DIS3單元設置為顯示緩沖區,同時建立驅動區DRIl,DRI2DRI3單元用來實現驅動波形的變化和輸出。P1P2,P3為驅動的輸出瑞。各區與驅動輸出的對應關系如表7.5所示。


    7.5  各區與驅動輸出的對應關系





顯示單元      驅動單元      驅動輸出



-段對應關系

D7  D6  D5  D4  D3  D2  D1  D0

DIS1            DRI1             P1

DIS2            DRI2             P2

DIS3            DRI3             P3

     4bc  1f  1g   1e  1d   1c  1b   1a

     4g   2f  2g   2e  2d   2c  2b   2a

       BP   3f  3g   3e  3d   3c  3b   3a



在編程時首先還要建立顯示字形數據庫?,F(xiàn)設定顯示狀態為“l”,不顯示狀態為“0,可得0~9的字型數據為:5FH,06H,3BH,2FH,66H,6DH7DH,07H,7FH6FH。

    編程的基本思路是:

    1)使用定時器產生交流驅動波形。在顯示驅動區內將數據求反,然后送人驅動輸出。

    2)在顯示緩沖區內修改顯示數據,然后將BP位置“0”用以表示有新數據輸入。

    3)在顯示驅動程序中先判斷驅動區BP位是否為“1”。若是“1”,再判斷顯示區BP位是否為“0”,若為“0”,表示顯示區的數據為新修改的數據,則將顯示緩沖區內的顯示數據寫入顯示驅動區內,再輸出給驅動輸出端。否則驅動區單元內容求反輸出。

    4)如此循環下去,實現了在液晶顯示器件上的交流驅動,進而達到顯示的效果。

    驅動程序如下。

    驅動基礎程序:采用定時器0為驅動時鐘,中斷程序為驅動子程序。

           DIS1    EQU          30H

                        DIS2    EQU          31H

                        DIS3   EQU         32H

                        DRIl  EQU          33H

                        DRI2    EQU          34H

                        DRI3  EQU          35H

ORG   000BH             ;定時器0中斷入口

LCD   MOV     TL0,#OEFH          ;設置時間常數

                 MOV    TH0,#OD8H           ;掃描頻率= 50HZ

                 PUSH   ACC                          A入“棧”

                 MOV    A,DRI3                          ;取驅動單元DRI3

                 JNB      ACC7,LCD1         ;判BP= 1否,否則轉

                 MOV    A,DIS3                    ;取小時單元DIS3

                  JB      ACC7,LCD1         ;判BP= 0否,否則轉

                 MOV    DIR3A                          ;顯示區→驅動區

                 SETB    ACC7                    ;置BP= 1表示數據已舊

                 MOV    DIS3,A                    ;寫入顯示單元

                 MOV    DRI2DIS2

                 MOV    DRI1,DIS1

                 LJMP    LCD2                         ;轉驅動輸出

        LCD1  MOV    A,DRI3

                  CPL      A                               ;驅動單元數據取反

                 MOV    DRI3,A

                 MOV    A,DRI2

                 CPL             A

                 MOV    DRI2,A

                 MOV    ADRI1

                 CPL      A

                 MOV    DRI1,A

        LCD2  MOV    P1,DRI1                  ;驅動輸出

                 MOV    P2,DRI2

                 MOV    P3,DRI3

                 POP     ACC                          ;A出“棧”

                 SETB   TR0

                 RETI

    驅動程序使用了定時器0中斷方式,定時器每20ms中斷一次,在程序中要判斷顯示驅動區BP位的狀態。當BP= 1時,可以修改顯示驅動區內容,這時判斷一下顯示區BP位的狀態。當BP= 0時表示顯示區的數據已被更新。此時需要將顯示區的數據傳輸給驅動區,再輸出給驅動輸出瑞。由于原BP為“l”,所以此時修改驅動區數據正好也是交流驅動的實現。若驅動區BP=0,或顯示區BP=1(表示數據未被修改),那么僅將驅動區數據取反,再輸出給驅動輸出瑞驅動液晶顯示器件。

    在主程序中,要實現中斷方式驅動液晶顯示器件,需要一些初始化設置,同樣也對顯示緩沖區,顯示驅動區和驅動輸出初始化。

因受篇幅限制,主程序及四位數字修改子程序不再敘述。



    48051與字符型LCD的接口

    字符型液晶顯示模塊是一類專用于顯示字母,數字,符號等的點陣型液晶顯示模塊,字符型液晶顯示模塊是由若干個5 ×85 ×11點陣塊組成的字符塊集。每一個字符塊是一個字符位,每一位都可以顯示一個字符,字符位之間空有一個點距的間隔起著字符間距和行距的作用;這類模塊使用的是專用于字符顯示控制與驅動的IC芯片。因此,這類模塊的應用范圍僅局限于字符而顯示不了圖形,所以稱其為字符型液晶顯示模塊。

字符型液晶顯示驅動控制器廣泛應用于字符型液晶顯示模塊上。目前最常用的字符型液晶顯示驅動控制器是HD44780U,最常用的液晶顯示驅動器為HD44100及其替代品。

    字符型液晶顯示模塊在世界上是比較通用的,而且接口格式也是比較統一的,其主要原因是各制造商所采用的模塊控制器都是HD44780U及其兼容品,不管它的顯示屏的尺寸如何,它的操作指令及其形成的模塊接口信號定義都是兼容的。所以會使用一種字符型液晶顯示模塊,就會通曉所有的字符型液晶顯示模塊。

HD44780U由控制部,驅動部和接口部三部分組成。

控制部是HD44780U的核心,它產生HD44789U內部的工作時鐘,控制著各功能電路的工作。控制部控制全部功能邏輯電路的工作狀態,管理字符發生器CGROMCGRAM、顯示存儲器DDRAM。HD44780U的控制部由時序發生器電路,地址指針計數器AC,光標閃爍控制電路,字符發生器,顯示存儲器和復位電路組成。

HD44780U的驅動部具有液晶顯示驅動能力和擴展驅動能力,由并/串?dāng)?shù)據轉換電路、16路行驅動器和16位移位寄存器、40路列驅動器和40位鎖存器、40位移位寄存器和液晶顯示驅動信號輸出和液晶顯示驅動偏壓等組成。

HD44780U的接口部是HD44780U與計算機的接口,由I/O緩沖器,指令寄存器和譯碼器,數據寄存器,“忙”標志BF觸發器等組成。

HD44780U的指令系統共有8條指令,限于篇幅這里不再列出。

5.字符型液晶顯示模塊接口電路

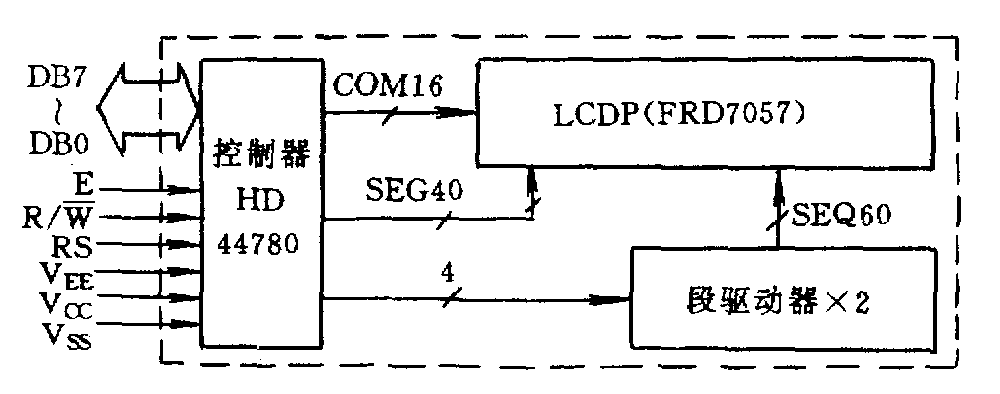

    HD44780可與單片機接口,由單片機輸出直接控制HD44780及其時序。HD44780與液晶顯示器連接方框圖如圖7.26所示。

7.26  HD44780與液晶連接框圖

單片機與字符型LCD顯示模塊的連接方法分為直接訪問和間接訪問兩種,數據傳輸?shù)男问娇煞譃?/span>8位和4位兩種。

1)直接訪問方式

直接訪問方式是把字符型液晶顯示模塊作為存儲器或IO接口設備直接連到單片機總線上,采用8位數據傳輸形式時,數據端DB0DB7直接與單片機的數據線相連,寄存器選擇端RS信號和讀寫選擇端R/W信號利用單片機的地址線控制。使能端E信號則由單片機的RD和WR信號共同控制,以實現HD44780所需的接口時序。圖7.27給出了以存儲器訪問方式對液晶顯示驅動的控制電路。

在圖7.27中,8位數據總線與8031的數據總線直接相連,P0口產生的地址信號被鎖存在74LS373內,其輸出A0、A1給出了RS和RW的控制信號。E信號由RD和WR信號邏輯與非后產生,然后與高位地址線組成的“片選”信號選通控制。高3位地址線經譯碼輸出打開了E信號的控制門,接著RD或WR控制信號和P0口進行數據傳輸,實現對字符型LCD顯示模塊的每一次訪問。在寫操作過程中,HD 44780要求E信號結束后,數據線上的數據要保持10μs以上的時間,而單片機8031PO接口在WR信號失效后將有58μs(以12MHz晶振計算)的數據保持時間,足以滿足該項控制時間的要求。在讀操作過程中,HD44780E信號為高電平時就將所需數據送到數據線上,E信號結束后,數據可保持20μs,這滿足了8031對該時序的要求。

單片機對字符型LCD顯示模塊的操作是通過軟件實現的。編程時要求單片機每一次訪問都要先對忙標志BF進行識別,當BE0時,即HD 44780允許單片機訪問時,再進行下一步操作。

7.27  直接控制方式下8031與字符型液晶顯示模塊的接口

在圖7.27的電路下產生操作字符型液晶顯示模塊的各驅動子程序如下:

COM             EQU       20H               ;指令寄存器

           DAT             EQU       21H               ;數據寄存器

           CW_Add    EQU    0F000H          ;指令口寫地址

           CR_Add        EQU      0F002H          ;指令口讀地址

DW_Add    EQU    0F001H          ;數據口寫地址

           DRAdd       EQU       0F003H          ;數據口讀地址

1)讀BFAC值子程序

             PRO    PUSH     DPH

                PUSH     DPL

                PUSH     ACC

                MOV      DPTR,#CR_Add              ;設置指令口讀地址

                MOVX    A,@DPTR                        ;讀BFAC

                MOV      COM,A                            ;存入COM單元

                POP       ACC

                POP       DPL

                POP       DPH

                RET

2)寫指令代碼子程序

PR1   PUSH     DPH

                PUSH     DPL

                PUSH     ACC

                MOV      DPTR,#CR_Add              ;設置指令口讀地址

PRll    MOVX    A,@DPTR                        ;讀BFAC

                JB          ACC7PRll                    ;判BF=0?是,繼續

                MOV      ACOM                            ;取指令代碼

                MOV      DPTR,#CW_Add             ;設置指令口寫地址

                MOVX    DPTRA                        ;寫指令代碼

                POP        ACC

                POP        DPL

                POP        DPH

                RET

3)寫顯示數據子程序

PR2     PUSH     DPH

                PUSH     DPL

                PUSH     ACC

                MOV      DPTR,#CR_Add              ;設置指令口讀地址

        PR21MOVX    A,@DPTR                        ;讀BFAC

                JB          ACC7PR21                   ;判BF=0?是繼續

                MOV      A,DAT                              ;取數據

                MOV      DPTR,#DW_Add           ;設置數據口寫地址

                MOVX    DPTRA                        ;寫數據

                POP        ACC

                POP        DPL

                POP        DPH

                RET

4)讀顯示數據子程序

PR3     PUSH     DPH

                PUSH     DPL

                PUSH     ACC

                MOV      DPTR,#CR_Add              ;設置指令口讀地址

        PR31   MOVX    A,@DPTR                        ;讀BFAC

                JB          ACC7,PR31                   ;判BF=0?是,繼續

                MOV      DPTR,#DR_Add              ;設置數據口讀地址

                MOVX    A,@DPTR                        ;讀數據

                MOV      DATA                              ;存入DAT單元

                POP        ACC

                POP        DPL

                POP        DPH

                RET

5)初始化子程序

INT     MOV      A#30H                                   ;工作方式設置指令代碼

                            MOV      DPTR,#CW_Add              ;指令口地址設置

                            MOV      R2#03H                           ;循環量=3

              INT1   MOVX    @DPTRA                        ;寫指令代碼

            LCALL   DELAY                               ;調延時子程序

            DJNZ     R2,INT1

MOV   A,#38H                           ;設置工作方式(8位總線)

MOV   A,#28H                           ;設置工作方式(4位總線)

MOVX    DPTR,A

MOV      COM,#28H                     ;以4位總線形式設置

LCALL   PR1

MOV      COM,#01H                     ;清屏

            LCALL   PR1

            MOV   COM,#06H                      ;設置輸入方式

            LCALL   PR1

            MOV   COM,#OFH                     ;設置顯示方式

            LCALL   PRI

            RET

DELAY:……                                                ;延時子程序

            RET

以上給出了8位數據總線形式的接口電路及驅動軟件。4位數據總線形式是應用于4位計算機的接口。在8031上應用4位數據線是將數據總線高4位認為是字符型液晶顯示模塊的數據總線,數據總線的低4位無用,這樣圖7.27的電路不變就可以仿真出4位計算機對字符型液晶顯示模塊的接口。因受篇幅限制,這里不再敘述,請讀者查閱有關參考資料。

    2)間接訪問方式

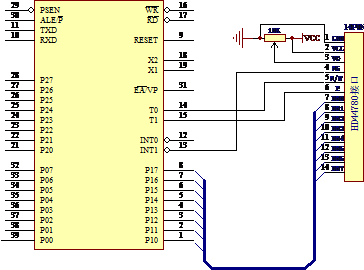

間接控制方式是計算機把字符型液晶顯示模塊作為終端與計算機的并行接口連接,計算機通過對該并行接口的操作間接實現對字符型液晶顯示模塊的控制。圖7.288031P1P3接口作為并行接口與字符型液晶顯示模塊連接的實用接口電路。圖中電位器為V0口提供可調的驅動電壓,用以實現顯示對比度的調節。在寫操作時,使能信號E的下降沿有效,在軟件設置順序上,先設置RS,R/W狀態,再設置數據,然后產生E信號的脈沖,最后復位RS和R/W狀態。在讀操作時,使能信號E的高電平有效,所以在軟件設置順序上,先設置RS和R/W狀態,再設置E信號為高,這時從數據口讀取數據,然后將E信號置低,最后復位RS和R/W狀態。間接控制方式通過軟件執行產生操作時序,所以在時間上是足夠滿足要求的。因此間接控制方式能夠?qū)崿F(xiàn)高速計算機與字符型液晶顯示模塊的連接。因受篇幅限制,其軟件的編制過程此處不再敘述。

7.28  間接控制方式下8031與字符型液晶顯示模塊的接口

    6.圖形液晶顯示接口

    圖形液晶顯示器可顯示漢字及復雜圖形,廣泛應用于游戲機、筆記本電腦和彩色電視等設備中。圖形液晶顯示一般都需與專用液晶顯示控制器配套使用,屬于內置式LCD。常用的圖形液晶顯示控制器有SED1520,HD61202T6963C,HD61830A/B,SED1330/1335/1336/E1330,MSM6255,CL-GD6245等。各類液晶顯示控制器的結構各異,指令系統也不同,但其控制過程基本相同。讀者如有興趣,可參閱有關參考資料。
