電子紙顯示屏由于具有超高對比度、超寬視角、超低功耗(斷電也可以保持顯示內容)、超薄等諸多優點,目前廣泛應用于電子書、電子標簽等刷新不頻繁以及要求超低功耗的產品。但是在使用當中,有不少人反映有的電子紙屏底色很白,顯示效果很好,但也有的屏底色偏灰,對比度不好,這是為什么?顯示效果是否可以調節呢?答案是顯示效果是可以調節的。

根據和MCU的接口分類,目前點陣式電子紙屏主要有SPI串口和8位并口的,不同接口的電子紙屏調節顯示效果的方式也是不同的,下面簡要介紹兩種接口電子紙屏的調節方法分別是怎樣的。
1. SPI串口屏

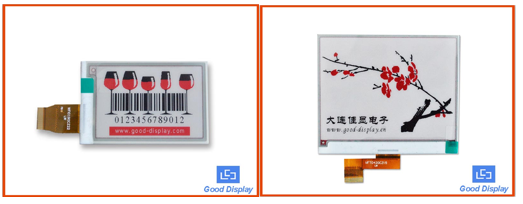

SPI串口屏主要用于電子標簽、要求低功耗而對刷新速度要求不高的產品。和并口屏相比,最大的優勢是刷新功耗低,通常在30mW以內;缺點是分辨率偏低一些,而且絕大多數屏只能顯示黑白內容,不支持灰度。
SPI串口屏的對比度主要是調節VCOM或者Gate和S0urce的電壓來調節,這個調節是通過程序完成的,具體見例程和驅動IC的數據手冊。

2. 并口屏

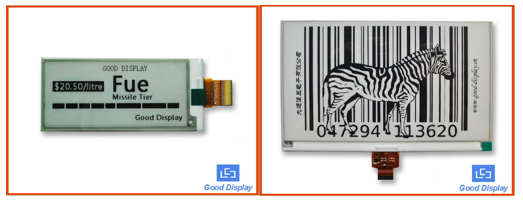

并口屏主要是用于電子書及相關的產品。和串口屏相比,最大的優勢是分辨率高,并且支持16級灰度和局部刷新(需要外加TCON實現);缺點是刷新功耗太大,通常都在200 mW以上,6寸和8寸屏功耗典型值甚至需要600mW。如果頻繁刷新,對供電是個考驗。

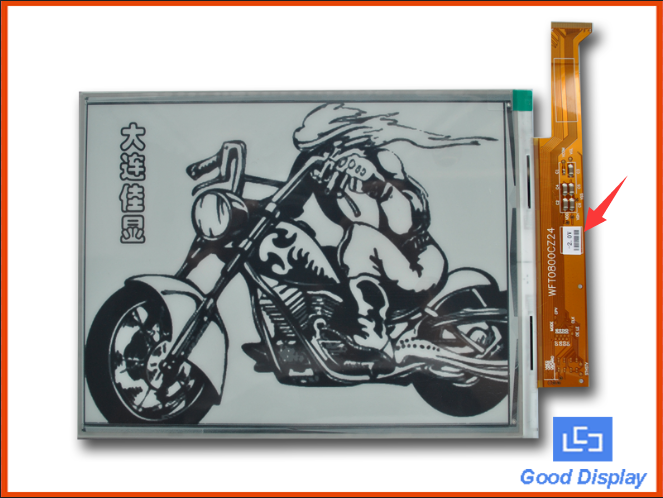

并口屏的對比度調節主要是通過調節VCOM來實現的。因?yàn)轵?qū)動IC因?yàn)闆]有相關指令,所以并口屏VCOM的調節都是通過硬件電路來完成的,具體硬件電路可以參考大連佳顯電子DEMO原理圖。每一片并口屏都會給出VCOM的電壓值,貼在接口FPC上面(見下圖),以便提供調節參考。這個VCOM值通常都在-2V左右,如果在批量生產的時候,感覺每一片都要調節太麻煩,也可以固定在-2V,顯示效果應該可以滿足要求。
