此開發板為DESPI-C01轉接板它將會升級到最新版本，舊版本將停產。新轉接板型號是：DESPI-C03 ，與之前沒有區別，不會影響您的使用。
升級后新版轉接板是藍色的，保留樹莓派功能，并新增加支持驅動前置光及觸摸屏功能。
點擊此鏈接了解新版功能

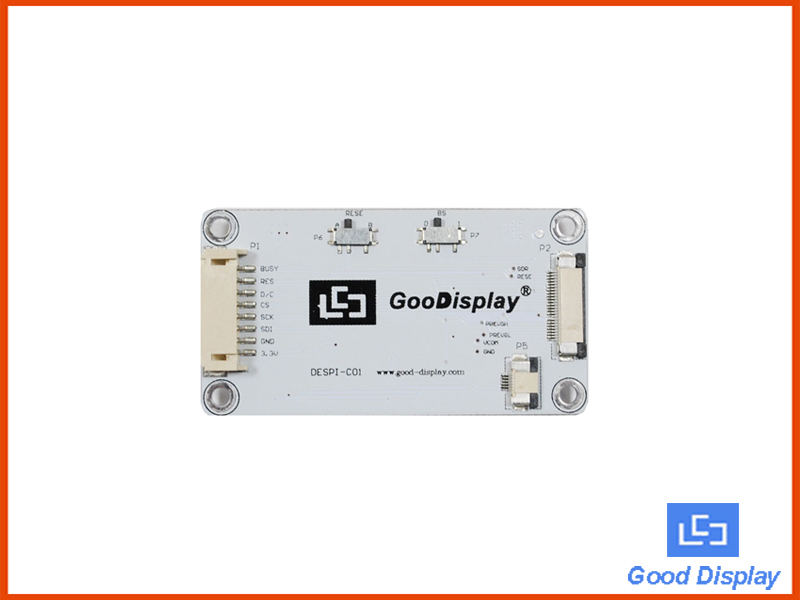

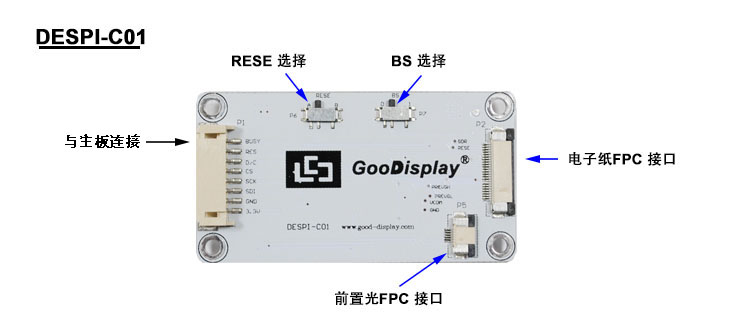

該轉接板把SPI串口電子紙顯示屏的升壓驅動部分做了集成，并增加了樹莓派接口，能實現大連佳顯1.54寸、2.13寸、 2.7寸、2.9寸、4.2寸、5.83寸和7.5寸電子紙黑白屏及三色屏的刷新功能，帶有和MCU及樹莓派的接口和前置光FPC連接和供電。
如果對單片機很熟悉，或者用于樹莓派，可以單獨購買此轉接板。
|
型號
|
DESPI-C01
|
|
使用平臺
|
STM32
|
|
功能
|
連接電子紙和主板DESPI-M01
|
|
外形尺寸
|
65x35mm
|
|
適用尺寸
|
1.54/2.04/2.13/2.7/2.9/4.2/5.83/7.5''
|
|
接口
|
Raspberry Pi
|
|
電源輸入
|
DC3.3V
|
|
特點
|
Fully and Partial refresh
|
|
工作溫度
|
-20~70℃
|
1) RESE 撥到 0.47Ω位置適用于：
2) RESE 撥到 3 Ω位置適用于：
|
類型 |
產品名稱 (可下載)
|
版本
|
語言
|
更新日期
|
文件大小
|
 |
DESPI-C01電路圖 |
1.0 |
English |
2018-01-25 |
701.28KB |
