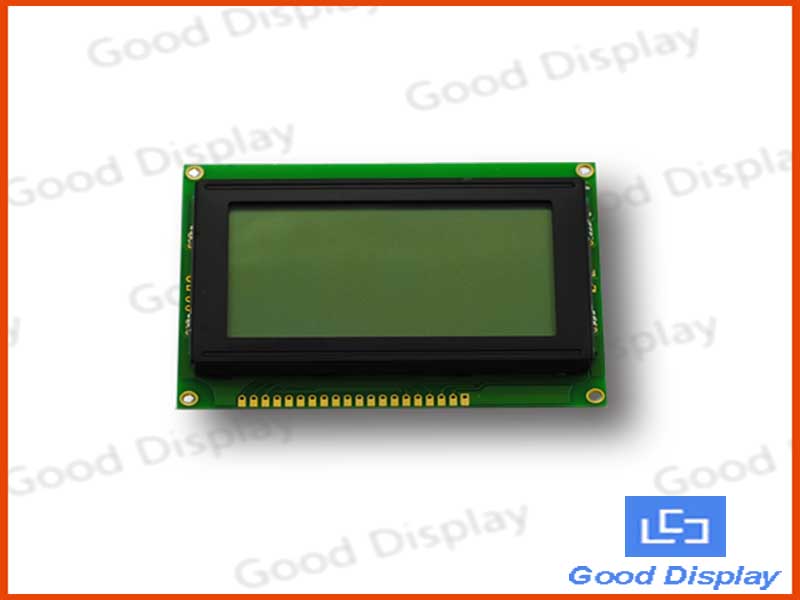

生產廠家 |
佳顯 |
|
產品型號 |
YM12864J-7
|
|
顯示內容 |
128x64
|
|

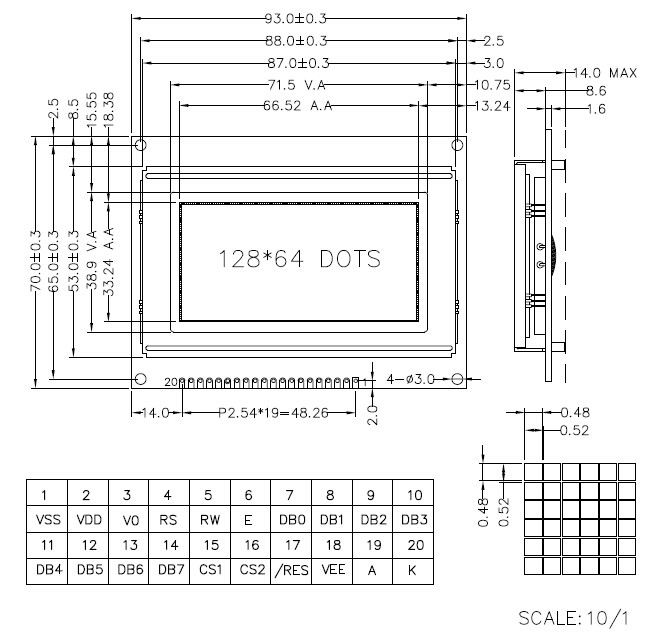

外形尺寸 |
93.0x70.0x13.5mm |
|
視域尺寸 |
S6B0108 |
|
點間距 |
0.52x0.52mm |
|
點尺寸 |
0.48x0.48mm |
|
背光 |
LED |
|
工作范圍
|
-40°C ~ 80°C
|
|
儲存范圍
|
-45°C ~ 85°C
|
|
封裝 |
COB |
|
在線購買 |
 |
|
|
文件名稱 （可下載）
|
|
|
|
|
|
|
YM12864J-7 |
1.0
|
英文
|
2011-05-05
|
591.76KB
|
1. YM12864J-7超寬溫液晶模塊如何調整顯示對比度？

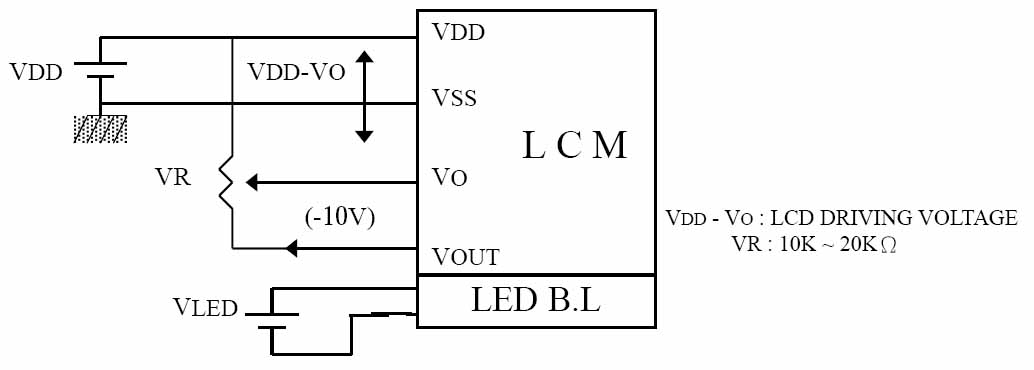

請見上圖，其中V0就是提供給LCD顯示屏的驅動電壓，調整V0的電壓就可以改變顯示的對比度。用戶需要在自己的控制板上設置一個10K-20K的電位器，電位器的一端接VDD,另一端接Vout, 中間的游動端接V0,這樣通過改變V0的電壓就可以調整顯示屏的對比度了。
2. YM12864J-7工作在-40度時的顯示效果如何？刷新速度可以達到多少秒？
請看上面的視頻，此視頻真實地記錄了YM12864J-7在-35度~-40度時的顯示效果和變化。
在-40度液晶模塊的對比度要比常溫的時候差一些，但是還是可以看清楚顯示的內容，此模塊只是提供5V電壓給加熱板，如果提供高于5V的電壓，將會取得更好的顯示效果。
在-35度的時候刷新速度為2-3秒，在-40度時的刷新速度為3-4秒。
3. 加熱板都有哪些控制方式？
大連佳顯生產的YM12864J-7為客戶提供了3種控制加熱板的方式。
a. 當YM12864J-7液晶模塊上電后，加熱板就開始工作，適用于長期低溫的工作環境。
實現方法：用戶無需做任何改動，為出廠默認方式。
b. 當工作溫度低于-20度時，加熱板開始工作。
實現方法：在模塊的PCB板的RT1位置將隨模板配套提供的熱敏電阻焊接上。
c. 使用客戶自行設計的加熱板控制電路，可以提供加熱板更高的電壓（最低5V,最高24V)，以獲取更好的低溫工作性能和顯示效果。
實現方法：拆掉PCB板上的三極管Q3，連接客戶自行設計的加熱板控制電路，具體實現方法請?jiān)儐?wèn)您的銷售工程師。
