此款GDEH0154D27 已經停產，替代款已經批量生產，型號是：GDEH0154D67。
點擊以下鏈接了解GDEH0154D67更多詳細信息：

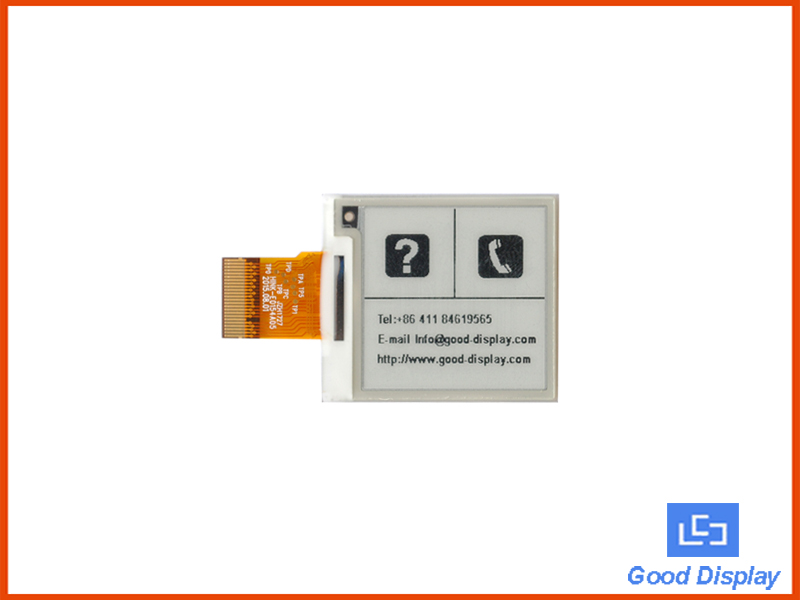

GDEH0154D27是一款支持局部刷新，帶有內部控制器，使用SPI接口通信，分辨率是200x200的電子紙顯示屏。
因?yàn)榫哂泄牡?、視角寬、斷電仍可清晰顯示等優點，經常被應用于貨架標簽、工業儀表等。
200x200分辨率
高對比度
高反射率
超寬視角
超低功耗，基本只在刷新時耗電
純反射模式
雙穩態，斷電后可長時間保持最后一屏的顯示內容
波形存儲在on - chip OTP中
支持局部刷新
前置光、觸摸屏（可選）
|
產品型號
|
GDEH0154D27 |
|
產品類型
|
圖形點陣 |
|
外形尺寸
|
31.8*.36.32*1.05 |
|
顯示尺寸
|
27.6*27.6 |
|
分辨率
|
200*200 |
|
顏色
|
黑、白 |
|
接口
|
SPI串口 |
|
工作溫度
|
0~50C |
|
儲存溫度
|
-25~70C |
|
PIN腳數
|
24個 |
|
刷新功耗(mW) |
26.4 |
|
待機功耗(mW) |
0.0165 |
|
全刷時間（S) |
0.68 |
|
局刷時間(S) |
0.3 |
|
在線購買 |
|
|
類型 |
產品名稱 (可下載)
|
版本
|
語言
|
更新日期
|
文件大小
|
 |
GDEH0154D27規格書 |
4.0
|
English
|
2019-03-12
|
2.2MB
|
|
|
芯片手冊 |
1.0 |
English |
2016-05-05 |
1.62MB |
|
|
連接器規格書 |
1.0 |
English |
2017-08-08 |
2.63MB |
 |
取模軟件 |
1.0 |
English |
2017-07-27 |
732.14KB |
Arduino開發平臺

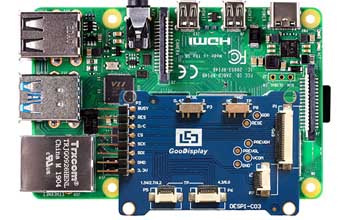

樹莓派開發平臺
問：GDEH0154D27電子紙刷新有殘影，無法消除。
答：電子紙由于未加入睡眠模式，導致電子紙?jiān)陂L期上電或者突然掉電的情況下，顯示異常，有殘影等。
問：GDEH0154D27是否支持旋轉圖片？
答：暫時只能通過取模方式改變方向，并且是90度方向。
電子紙圖片取模視頻
