您現在的位置:首頁 >> 三色電子紙屏 >> 4.2寸三色電子墨水屏/方形電子紙顯示屏
  • 產品名稱: 4.2寸三色電子墨水屏/方形電子紙顯示屏
  • 產品編號: GDEH042Z21
  • 是否有貨:
  • 零售價: 請咨詢
  • 計量單位:
  • 重量:
  • 瀏覽次數: 14

這是一款三色4.2寸電子紙顯示屏,分辨率為400x300,24pin腳,通過SPI接口進行通信,帶有嵌入式控制器(COG封裝)和片上存儲的波形,支持黑色,白色和紅色顯示,IC型號是: UC8276。

產品優勢:GDEH042Z21具有超低功耗,約180度的可視角度,陽光下可讀,是貨架標簽,智能標簽,智能家居應用,工業工具,智能卡和電子標簽等應用的絕佳選擇。

注意:只有單色電子紙顯示屏支持局刷,三色電子紙顯示屏不支持局刷(只支持全刷)。



關閉電源后,仍然保留最后的刷新內容。
超低功耗,不刷新不耗電
SPI接口

我們有兩種類型的4.2寸黑白紅三色電子紙:GDEH042Z96/GDEH042Z21 兩者主要區別是,如下圖所示:
1)FPC 形狀不同
2)芯片不同,GDEH042Z96的IC是SSD1619GDEH042Z21的IC是UC8276。


產品型號

GDEH042Z21

IC

UC8276

類型

圖形點陣

分辨率

400x300

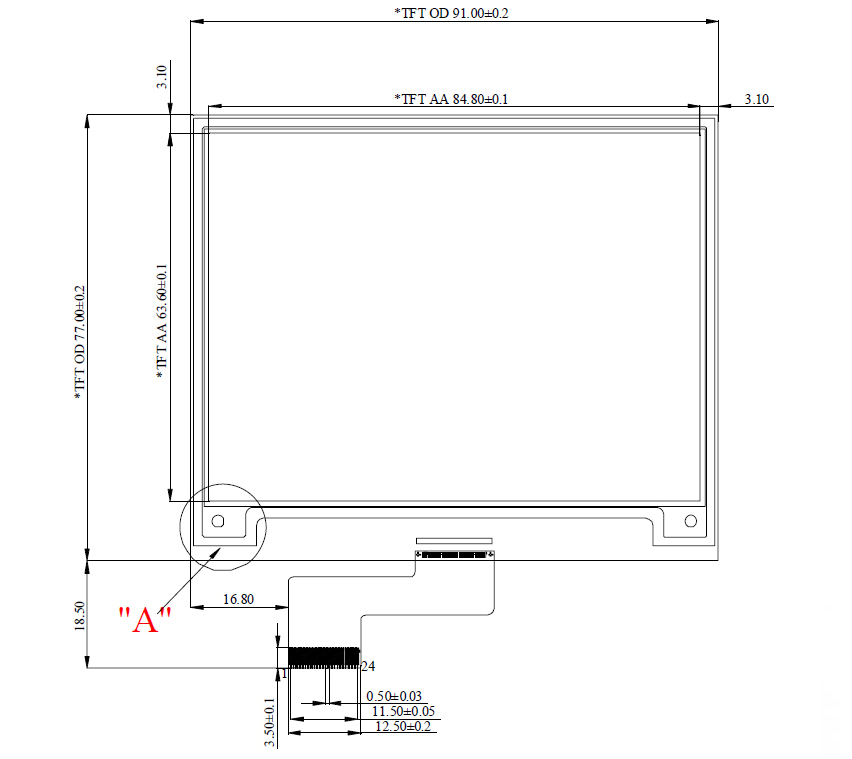

外形尺寸

91x77x1.25

視域尺寸

84.8x63.6

點間距

0.212x0.212

工作溫度

0℃~40℃

儲存溫度

-25℃~60℃

連接器

24 Pin FPC, 間距:0.5mm

顏色

黑白紅

接口

SPI

全刷時間(S)

15

刷新功耗(mW)

8.91

待機功耗(mW)

0.056

電壓(V)

3.3





尺寸

型號

顏色

分辨率

外形尺寸

支持局部刷新

前置光/TP可選

刷新時間

4.2"

GDEW042T2

黑,白

400x300

91.0x77.0x1.18

×

√

0.3s

GDEW042C37

黑,白,

400x300

91.0x77.0x1.18

×

√

28s

 GDEW042Z15

黑,白,

400x300

91.0x77.0x1.18

×

√

15s

 GDEH042Z96

黑,白,

400x300

91.0x77.0x1.25

×

√

16s



 GDEH042Z21

黑,白,

400x300

91x77x1.25

×

√

15s




如果您對我們的這款產品感興趣,想了解更多產品信息,請點擊此處發郵件給我們》》詢價


類型

產品名稱 (可下載)

版本

語言

更新日期

文件大小

GDEH042Z21 產品規格書

3.0

English

2020-05-14

1.6MB

連接器規格書 1.0 English 2017-08-08 2.63MB







  STM32開發套件





類型

產品名稱 (可下載)

版本

語言

更新日期

文件大小

開發板規格書

2.0

English

2018-07-16

1.06MB

電路圖-DESPI-M02 1.0 English 2018-07-16 581.76KB
電路圖-DESPI-C02 1.0 English 2018-08-15 436.16KB
程序示例 1.0 English 2020-04-02 2.35MB
取模軟件 1.0 English 2017-07-27 732.14KB







  Arduino開發套件

類型

產品名稱 (可下載)

版本

語言

更新日期

文件大小

DEArduino 規格書

1.0

中文

2018-11-28

1.2MB

Arduino UNO for EPD 電路圖 1.0 English 2018-11-28 762.75KB
DESPI-C02電路圖 1.0 English 2018-08-15 457.44KB





  樹莓派開發套件





類型

產品名稱 (可下載)

版本

語言

更新日期

文件大小

DESPI-C03產品規格書 1.1 中文 2020-03-25 641.92KB
DESPI-C03電路圖 1.0 English 2019-09-19 329.39KB








  ESP8266開發套件


類型

產品名稱 (可下載)

版本

語言

更新日期

文件大小

DESP8266(C02)說明書

1.0

中文

2020-02-11

1.11MB

EDSP8266 電路圖 1.0 English 2020-01-07 72.62KB











文件類型

 問題描述(點擊查看)

語言

更新日期
電子紙的原理及優勢 中文 2012-10-30
電子紙顯示屏使用注意事項 中文 2019-01-15
電子紙常見問題(1) 中文 2015-03-26
電子紙常見問題(2) 中文 2018-03-20
電子紙常見問題(3) 中文 2018-11-01








文件類型

 問題描述(點擊查看)

語言

更新日期
電子紙產品列表(1) 中文 2018-08-01
電子紙產品列表(2) 中文 2018-08-01
